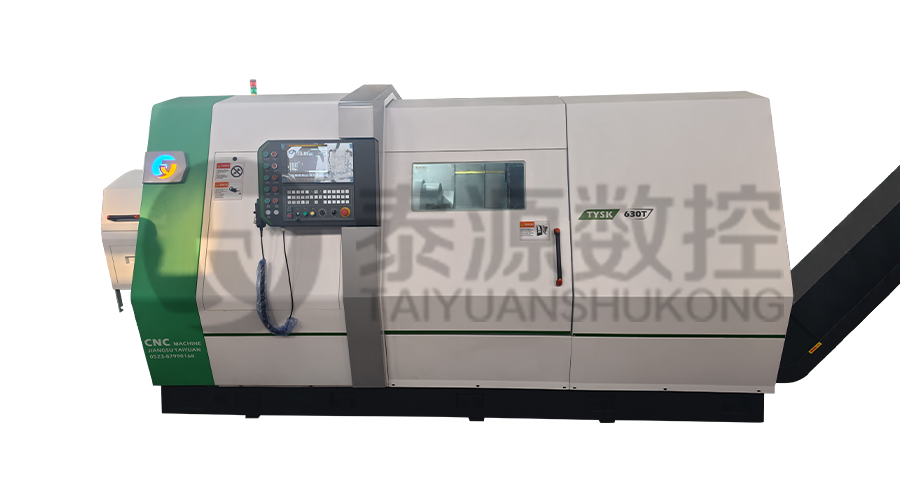

các Máy khoan ống dầu, máy tiện khớp nối là một giải pháp CNC chuyên dụng được thiết kế để gia công ren ống có độ chính xác cao tuân thủ API và tiêu chuẩn quốc tế. Thiết bị này được cấu hình đặc biệt để đáp ứng các yêu cầu khắt khe của chế biến hàng hóa dạng ống mỏ dầu hạng nặng (OCTG) , đảm bảo tính toàn vẹn về cấu trúc và các kết nối chống rò rỉ cho ống khoan, khớp nối dụng cụ và khớp nối được sử dụng trong hoạt động khoan giếng sâu.
Thiết kế kỹ thuật và đặc điểm kết cấu
các machine features a thiết kế trục chính có lỗ khoan lớn với hệ thống mâm cặp đôi, cho phép kẹp ổn định các phôi có trục dài. Giường được chế tạo từ gang cao cấp với cấu trúc dẫn hướng rộng, được tôi cứng bằng cảm ứng, mang lại khả năng chịu lực độ cứng tĩnh và động cần thiết để chịu được lực cắt lớn trong quá trình ren thép hợp kim cường độ cao. Sự tích hợp của vít bóng chính xác và động cơ servo mô-men xoắn cao đảm bảo điều khiển bước chính xác, điều này rất quan trọng đối với tính nhất quán của sợi côn và chất lượng hoàn thiện bề mặt.
Năng lực kỹ thuật cốt lõi

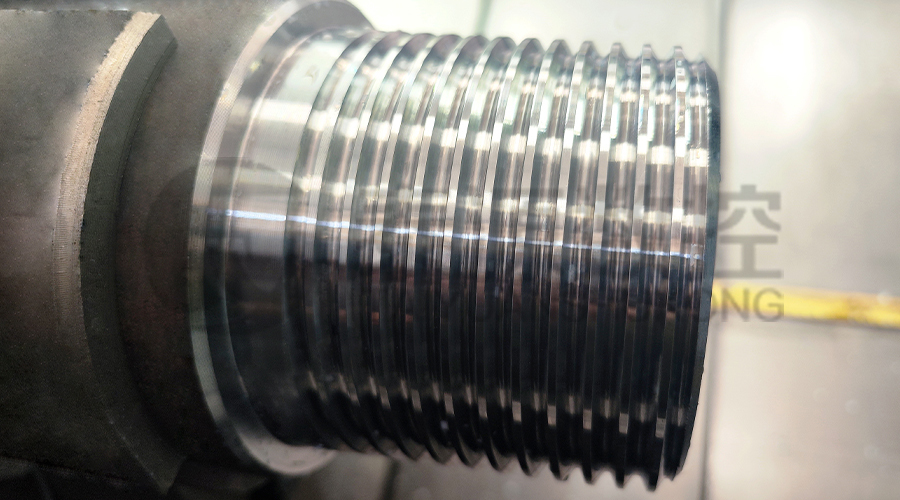

- Hồ sơ chủ đề API: Khả năng thực hiện phân luồng chính xác cho API 5DP, API 5CT và các kết nối cao cấp bao gồm các cấu hình khớp công cụ chuyên dụng.
- Tháp pháo công cụ tự động: Được trang bị một tháp pháo chỉ số tốc độ cao tạo điều kiện cho việc thay đổi công cụ nhanh chóng giữa các chu kỳ tiện, tiện và cắt ren.

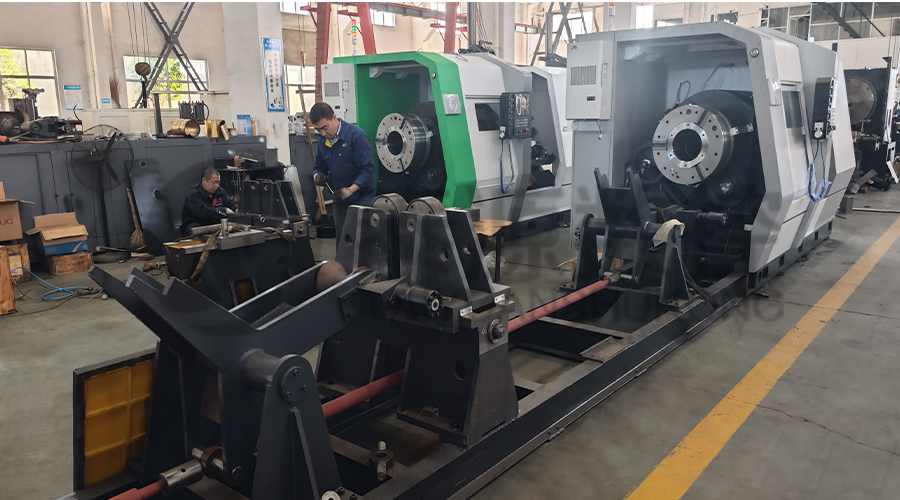

- Hệ thống hỗ trợ phôi: Bao gồm các ống tựa và con lăn thủy lực hạng nặng để duy trì sự liên kết dọc trục và ngăn ngừa rung trong quá trình gia công các phần ống khoan mở rộng.
- Điều khiển CNC chính xác: Hệ thống điều khiển tiên tiến cung cấp khả năng bù thời gian thực cho sự giãn nở nhiệt và mài mòn dụng cụ, duy trì dung sai chặt chẽ trong quá trình sản xuất dài.
Thông số kỹ thuật
| Mô tả thông số | Đơn vị | Giá trị kỹ thuật |
| Tối đa. Đu trên giường | mm | Φ630 - Φ1000 |
| Đường kính lỗ trục chính | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Phạm vi tốc độ trục chính | vòng/phút | 10 - 600 (Biến) |
| Đường kính ống xử lý | inch | 2-3/8" - 10-3/4" |
| Vị trí tháp pháo | chiếc | 4/6/8 Dọc hoặc Ngang |
| Độ chính xác định vị trục X/Z | mm | 0,02 / 0,03 |
| Công suất động cơ chính | kW | 15 / 18,5 / 22 |
Lợi thế hoạt động trong sản xuất thiết bị dầu khí
Thực hiện điều này Máy tiện ren ống CNC vào dây chuyền sản xuất làm giảm đáng kể thời gian chu kỳ cho tân trang lại khớp nối công cụ ống khoan và sản xuất khớp nối mới. Kiến trúc của máy được tối ưu hóa cho ren cổ khoan có độ chính xác cao và xử lý các vùng bề mặt đai chịu mài mòn. Bằng cách sử dụng một hệ thống phản hồi vòng kín , máy tiện đảm bảo mọi khớp nối đều đáp ứng các yêu cầu an toàn nghiêm ngặt của ngành dầu khí, giảm thiểu nguy cơ hỏng hóc khi hạ cấp.
Câu hỏi thường gặp
Câu hỏi 1: Làm thế nào máy này đảm bảo độ chính xác của các luồng tiêu chuẩn API khi hoạt động liên tục trong thời gian dài?
các precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of Công ty TNHH Máy công cụ CNC Giang Tô Thái Nguyên Được thành lập vào năm 2003 tại thành phố Taixing, công ty chúng tôi vận hành một cơ sở rộng 24.800 ㎡ dành riêng cho sản xuất thiết bị dầu khí quốc gia. Máy tiện của chúng tôi có một thời gian duy trì độ chính xác dài và các điểm sai sót tối thiểu do hệ thống chất lượng được GBT và ISO chứng nhận của chúng tôi. Việc sử dụng các bộ phận truyền động cao cấp đảm bảo rằng ngay cả khi có công suất truyền động cao cần thiết cho gia công ren cổ máy khoan , thiết bị duy trì độ chính xác bước cần thiết và tính nhất quán về độ côn được yêu cầu bởi người dùng quốc tế như Shanghai Baosteel và các mỏ dầu khác nhau trên toàn cầu.
Câu hỏi 2: Máy tiện này có thể xử lý nhiều loại linh kiện OCTG ngoài ống khoan tiêu chuẩn không?
Có, thiết bị được thiết kế có tính đặc hiệu và tính linh hoạt cao. Công ty TNHH Máy công cụ CNC Giang Tô Thái Nguyên sản xuất nhiều loại công cụ chuyên dụng và máy tiện này có thể được tích hợp vào một phạm vi rộng hơn dây chuyền sản xuất ống khoan . Nó có khả năng xử lý các khớp nối, khoan các vòng tròn bên ngoài vòng đệm và các khớp nối dụng cụ. Hơn nữa, danh mục sản phẩm của chúng tôi bao gồm máy móc chuyên dụng dành cho phay rôto bơm trục vít , uốn cong vỏ và ren trục gá. Phạm vi ứng dụng rộng rãi này trong các mỏ dầu, địa chất và công nghiệp khai thác mỏ là kết quả của việc chúng tôi tập trung vào "chuyên môn hóa, sàng lọc và tăng cường" trong sản xuất thiết bị năng lượng.
Câu hỏi 3: Người mua quốc tế có thể mong đợi mức độ hỗ trợ kỹ thuật và độ tin cậy nào?
Sản phẩm của chúng tôi được công nhận là "chất lượng đáng tin cậy quốc gia" và hiện đang được các doanh nghiệp lớn trong Hoa Kỳ, Nhật Bản, Hàn Quốc và Azerbaijan . Công ty TNHH Máy công cụ CNC Giang Tô Thái Nguyên cung cấp thiết bị có cấu trúc đơn giản, dễ bảo trì và hiệu quả sản xuất cao. Nằm bên cạnh tuyến đường thủy vàng của sông Dương Tử, chúng tôi tận dụng vị trí chiến lược và kinh nghiệm sản xuất hàng thập kỷ để cung cấp hỗ trợ kỹ thuật mạnh mẽ và giao hàng đáng tin cậy. Chúng tôi tuân thủ khái niệm xem xét các đối thủ toàn cầu để đảm bảo máy móc của chúng tôi đáp ứng nhu cầu kỹ thuật ngày càng tăng của ngành năng lượng toàn cầu.
